电磁流量计及插入式电磁流量计对于管道的要求是什么样的？

时间：2019-09-09 02:09:46 点击：0 次

始终管道电磁流量计（电磁流量计），使其充满液体。管道配置应避免任何第二相（固体或空气）的积聚或积聚。任何夹带的空气都应通过流量或浮力（零流量）从仪表中进行。同样，任何固体都应在零流量下通过重力从仪表上掉落。您可以在水平线上安装电磁流量计，但最佳实践要求在垂直线上安装向上流动（下图1）。

安装电磁流量计时，请避免向下流动。弯头后的水平配置要求仪表上游有五个管道直径的直管。

管道电磁流量计在零流量时保持充满状态。否则，由于电极暴露在空气中，输出会变得不稳定。如果在零流量下排水是不可避免的，请使用空管检测选项以防止输出不稳定。

电磁流量计安装的流量计管道要求

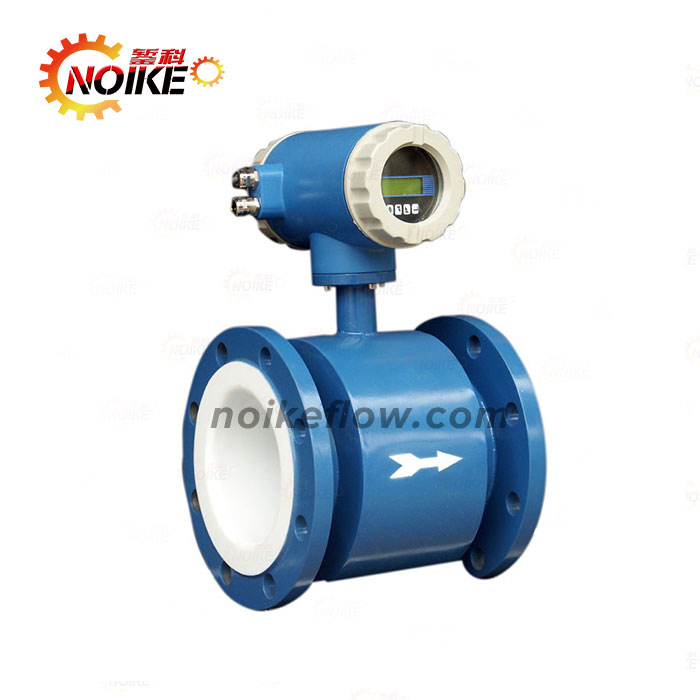

电磁流量计

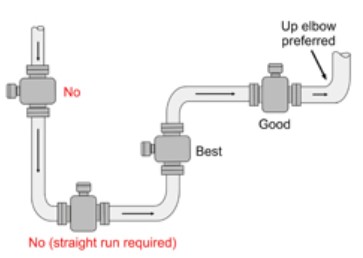

图1中安装电磁流量计时，避免向下流动。弯头后的水平配置要求仪表上游有五个管道直径的直管。

电磁流量计对由非对称速度模式或漩涡引起的误差相对不敏感。直管道的一般经验法则是上游五径管道和仪表下游三个直径（从管子中心测量）。独立测试表明，当上游直管的长度小于三个管道直径时，电磁流量计可能会受到管道效应的影响。管道效应的误差通常在0.1％和1.5％之间，具体取决于管道的确切配置和管道上游的管道长度。

电极上的磁场非常小，使得电磁流量计易受管道中的杂散接地电流的影响。如果管道由非导电材料（如塑料）制成，或者衬有绝缘材料，则这些杂散的接地电位会导致严重的测量误差。流量计测量部分中的五或六毫伏杂散电位可能使信号无意义。变送器会将此杂散电位与实际信号混淆，并提供不准确的流量读数。

如果管道由无衬里的导电材料制成，则工艺地面应该是优秀的，并且通常不需要进一步的措施。作为预防措施，在管道法兰和电磁流量计法兰之间安装接地带，并将一个管道法兰连接到良好的接地，如图3所示。

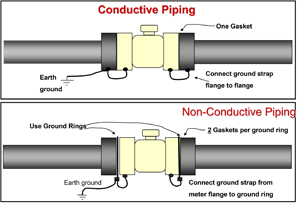

导电和非导电管道的接地建议。

如果连接管不导电或衬有绝缘材料，请使用接地环，圆盘或电极。将接地盘或环固定在两端的探测器头法兰上。如果电磁流量计包含接地电极，制造商会将它们连接到电磁流量计外壳内的接地端。

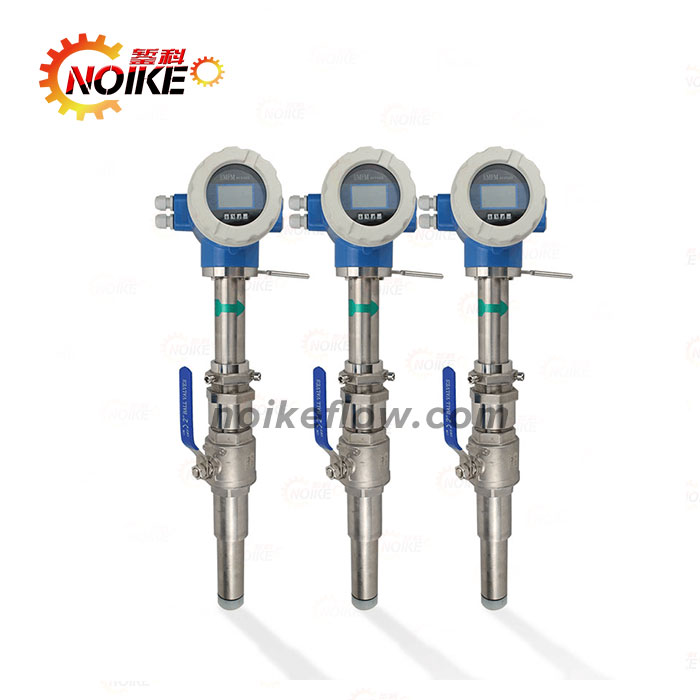

插入式电磁流量计管道要求

插入式电磁流量计探头为全通径电表或验证设备提供了经济的替代方案，以检查现有电表的性能。这些传感器经过正确应用，可在许多困难的应用和行业中提供可靠，免维护的操作，并具有良好的精度。插入式电磁流量计适用于直径达320英寸的管道中的临时和永久应用。通过阀门的热水龙头功能允许在管道处于完全工作状态时进行安装。

优选地，探头的端部将在安装后到达管道的中心线。但是如果探头在管道中心会经历特别高的流速，则将其提升到管道中代表流量平均速度的点。这一点通常是管道直径的1/8”。制造商提供表格，表明各种插入长度的最大流速。
