vse齿轮流量计结构

时间: 2020年12月17日 21:30:30 点击:

  德国VSE齿轮流量计根据齿轮马达原理,测量齿轮由液流驱动的功能。齿轮在测量腔内无接触运行,轴承元件采用摩擦小的球轴承或滑动轴承,这一信号由前置放大器转换为方波信号, 双通道采样可以实现更好的分辨率和流向识别。

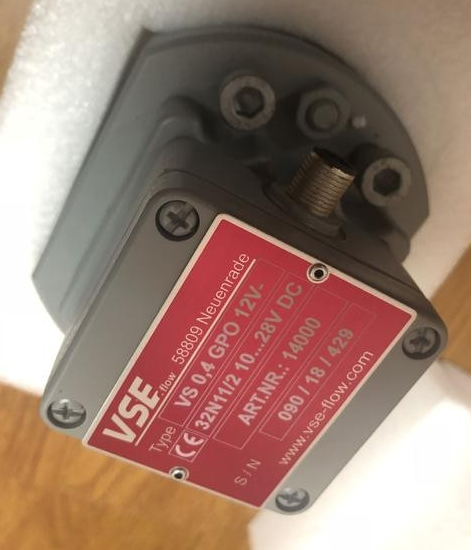

  vse齿轮流量计结构

  齿轮流量计特点是精度高、安装精密、分辨率高,齿轮流量计要求被测介质是润滑性的,不能测量非润滑的介质,如水。同时齿轮流量计不适用于含有固体颗粒的流体,如果被测液体介质中夹杂有气体时,也会引起测量误差。

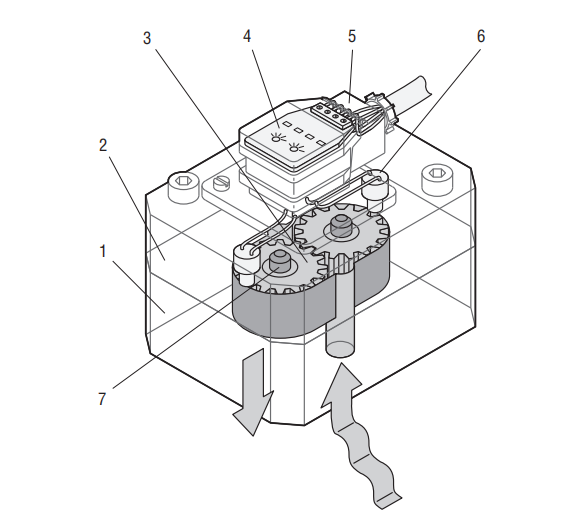

Vse齿轮流量计结构:

  1、壳体 2、盖板 3、齿轮 4、前置放大器 5、连接器 6、传感器 7、轴承配件

vse齿轮流量计结构

VSE齿轮流量计的测量原理:

  正位移原理,介质的流动使齿轮转动,齿轮的旋转被2个非接触式的检脉冲器扫描,每一个齿产生一个脉冲,最终产生于流量成比例的频率信号,进而得出流量值Q。

  流量计腔体内有一对互相啮合的齿轮作为转子,两个齿轮与腔体可以分别构成一个固定的体积,称为标准容积。流量就是通过计算一定时间内来流通过标准容积的个数来计量。

  VSE齿轮流量计有通用型、高压型、食品卫生型和全塑型等几种类型,适用于各种清洁液体的流量测量。

  注意事项:

  Vse齿轮流量计尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。
