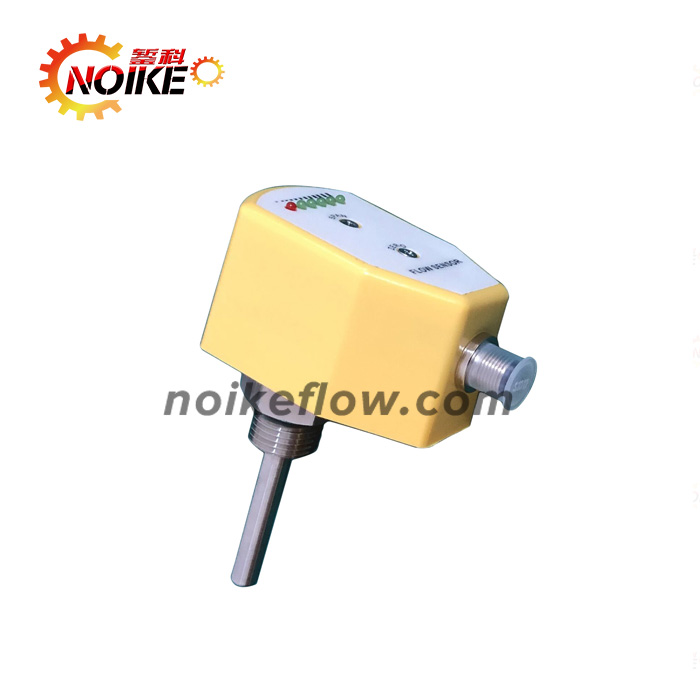

  • 黄色出口热导式流量开关(传感器)NK300B型
黄色出口热导式流量开关(传感器)NK300B型

黄色出口热导式流量开关(传感器)NK300B型

  • 品牌:
  • 型号:NK300B型
  • 产品描述:流量开关 就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量开关。
  • 热导式流量开关(传感器)NK300B型   原理、结构

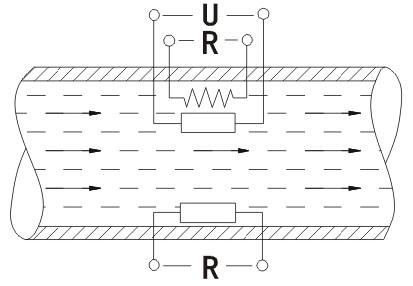

         热导式流量开关,基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢﹑锈垢等污垢附着,抗污能力更强,工作更稳定。

  • 热导式流量开关(传感器)NK300B型   特点

        独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar ,指示灯直接显示流量,可选继电器﹑模似量输出或模似开关量一体化输出。
        NK300B系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便,一种型号是用于多种管径要求,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:介质流动,降低/提高流速;介质存在/不存在;介质流动/静止;监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。

  • 热导式流量开关(传感器)NK300B型   技术参数

设定范围:     1…150cm/s(水),3…300cm/s(油),20…2000cm/s(空气)
信号输出:     PNP、NPN、继电器﹑1)常开+常闭(SPDT)
供电:         24V±20%DC2)
接通电源:     最大400mA(PNP或NPN型)最大1A48VAC/DC(继电器型)
空载电流:     最大80mA
流量指示:     LED排(6个)
设定方式:     电位计设定
耐压范围:     100bar
介质温度变化:≤4℃/s
响应时间:    1…13s,典型值2s
初始化时间:  约8s
电气保护:    反相,短路,过载保护
防护等级:    IP67
介质温度:  -20…90℃
环境温度:  -20…80℃
储存温度:  -20…100℃
接线方式:    M12接插件
材质:        探头:不锈钢   外壳:POM(工程塑料)
重复精度:  ±2%


  • 热导式流量开关(传感器)NK300B型  工作原理

    •        NK300B系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,感热模块所接收到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。

      •
