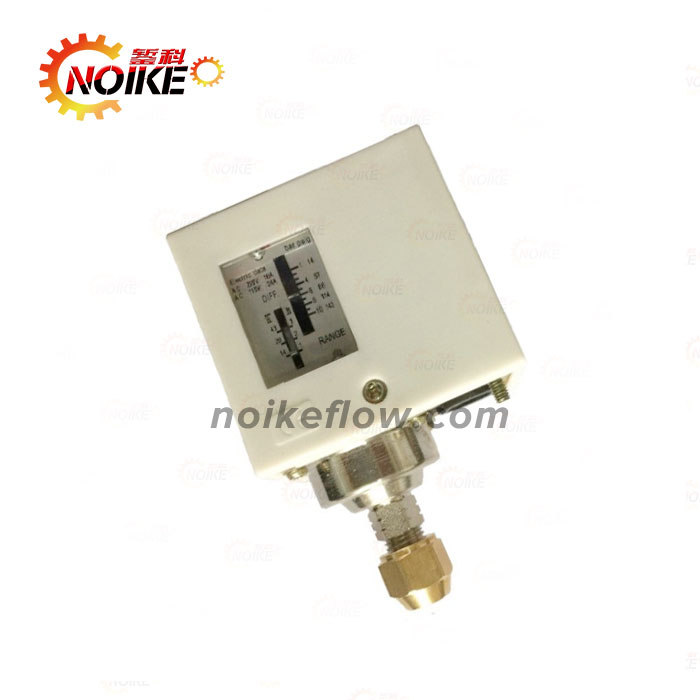

机械式压力开关NY30系列
原理、结构
NY3O系列压力开关内置波纹管和机械机构,当系统压力上升或下降时,相应的调节弹簧和波纹钢产生伸张或收缩位移,通过杠杆推动开关动作,切断或接通控制回路。
特点
结构紧凑,测量范围广(0.30ba高重复性,迟滞可调,接点镀银。
应用领域
可用于:水、油、气体压力的测量。
技术参数

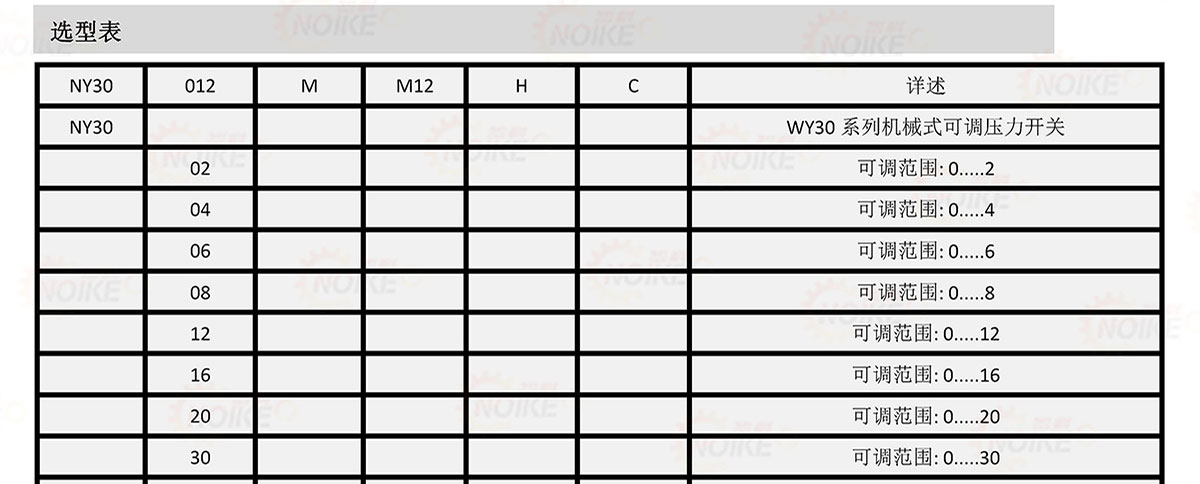

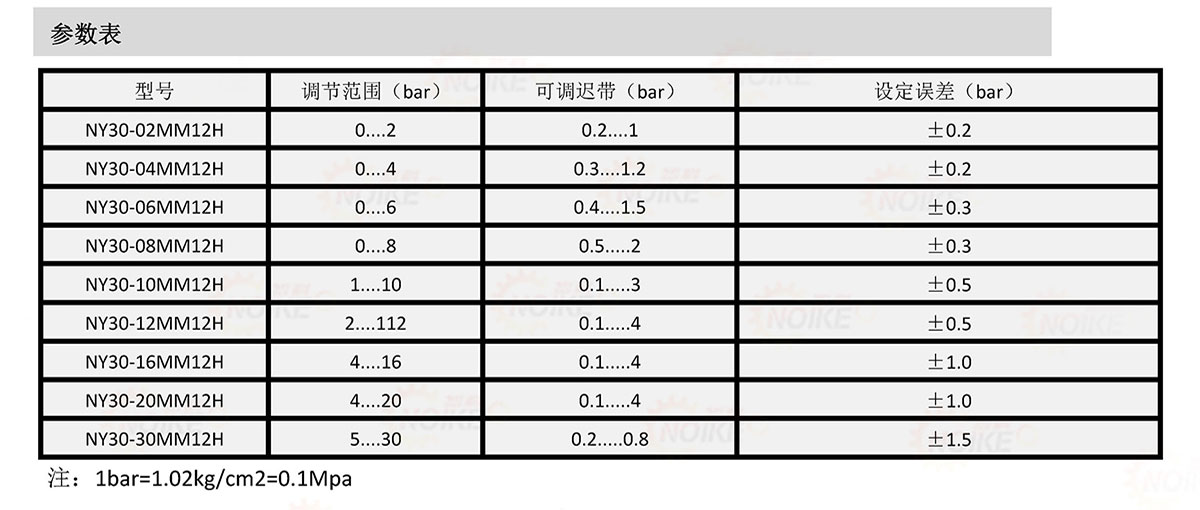

△测量范围:详见下表△迟滞
△误差:
详见下表
△输出:
常开+常闭接点镀银
≤DC42V,3A
≤AC125V,8.5A
≤AC250V,4.5A
△介质温度:-30.100℃
△防护等级:IP33

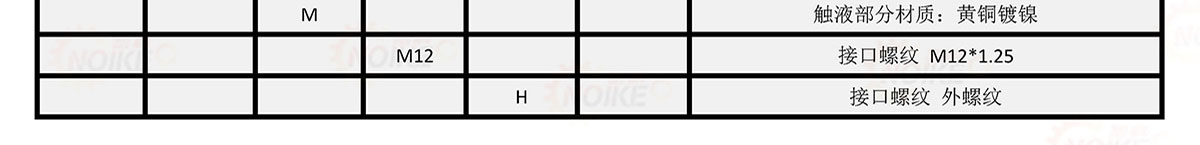

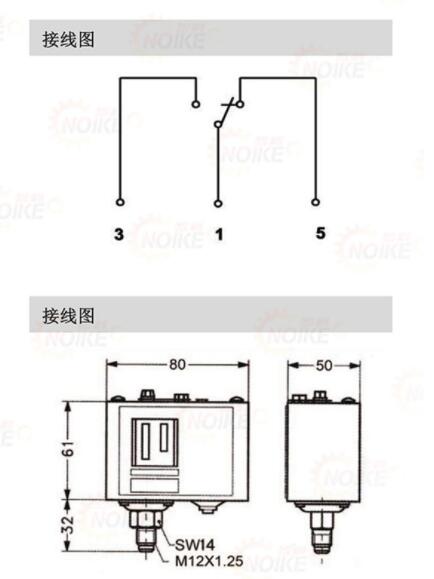

△接线方式:端子接线△接口螺纹:M12x1.25△材料
触液部分黄铜镀镍
外壳:NBR
使用注意事项
1.收到产品后,请检查包装及外形是否完好,并核对型号和规格是否与您选购的产品相符。
2.通电之前请务必检查供电电压是否正确,连线是否正确。因为连续错误导致的产品烧坏或负载产品损 坏,公司不保修。
3.请勿带电安装!
4.在安装过程中,使用六角扳手,不得强力安装或者拆卸。否则容易损坏产品,特别是安装螺纹和壳体。
5.出现非正常现象,除非具备产品调节设备和技能,否则请将产品联系我公司售后技术人员。
