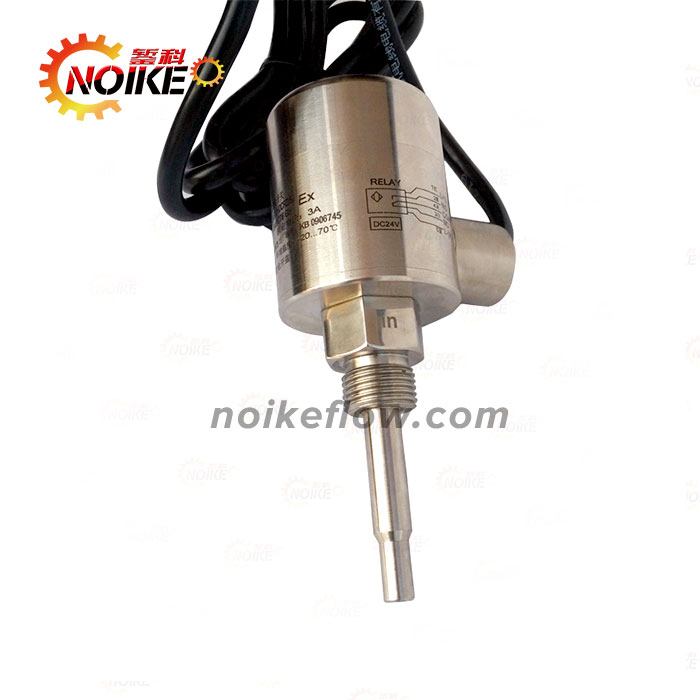

  • 小型防爆带指示灯热导式流量开关FR12B-600EX型
小型防爆带指示灯热导式流量开关FR12B-600EX型

小型防爆带指示灯热导式流量开关FR12B-600EX型

  • 品牌:
  • 型号:FR12B-600EX型
  • 产品描述:流量开关 就是根据流量来指令系统的开关。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量开关。

热导式流量开关(防爆型)FR12B-600EX型 原理、结构

        NK-600E系列热导式流量开关,基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层,能有效防止管道内水垢﹑锈垢等污垢附着,抗污能力更强,工作更稳定。

热导式流量开关(防爆型)FR12B-600EX型  特点

        独有锥形探头设计,能有效防止介质中缠绕物的缠绕。全防水壳体设计,独有防水调节旋钮,不用拆卸密封螺丝,即可任意调节,方便更可靠。适用管径范围大,随意调节设定点,可选防腐型,耐压最高达100Bar ,指示灯直接显示流量,可选继电器﹑模似量输出或模似开关量一体化输出。
NK-600E系列热导式流量开关可对管道中的液体流动情况进行实时监控,无活动部件,免维护,安装方便,一种型号是用于多种管径要求,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:介质流动,降低/提高流速;介质存在/不存在;介质流动/静止;监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型,可用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护。


热导式流量开关(防爆型)FR12B-600EX  技术参数

设定范围:   1…150cm/s(水),3…300cm/s(油),20…2000(空气)
信号输出:   PNP、NPN、继电器﹑1)常开+常闭(SPDT)
供       电:   24V±20%DC2)
接通电源:   最大400mA(PNP或NPN型)最大1A48VAC/DC(继电器型)
空载电流:   最大80mA
流量指示:    LED排(6个)
设定方式:    电位计设定
耐压范围:   100bar
介质温度变化:≤4℃/s
响应时间:1…13s,典型值2s
初始化时间:约8s
电气保护:   反相,短路,过载保护
防爆等级:   ExdII CT6
防护等级:   IP67
介质温度:   -20…100℃
环境温度:   -20…80℃
储存温度:   -20…100℃
接线方式:    M12接插件
材       质:    探头:不锈钢   外壳:不锈钢
重复精度: ±2%

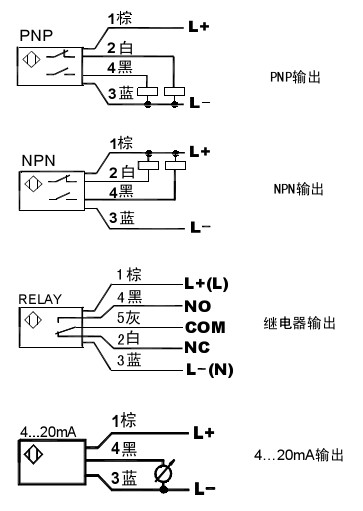

热导式流量开关(防爆型)FR12B-600EX型  接线图

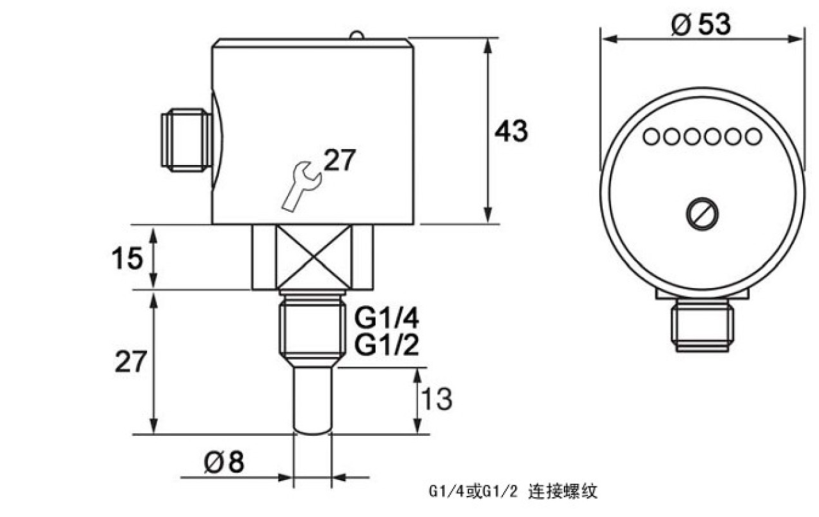

热导式流量开关(防爆型)FR12B-600EX型 尺寸图

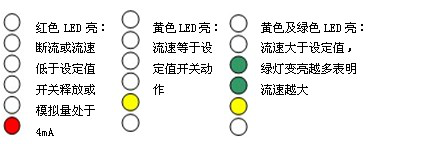

热导式流量开关(防爆型)FR12B-600EX型 LED功能及设定(开关量型)

       将流量开关装好,使介质以需要监测的流速流动,调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时,开关就释放。若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。

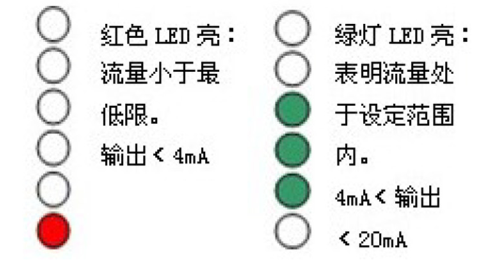

热导式流量开关(防爆型)FR12B-600EX型  LED功能及设定(模拟量型

        模拟量输出型流量传感器,输出为4···20mA,正比于流速,输出为非线性。每个传感器有两个旋钮,一个为“上限(20mA)”一个为“下限(4mA)”,用于输出设定。

将流量传感器装好,使介质以需要检测的低限流速流动,调整下限旋钮,使第四个绿色LED亮(20mA)此后,输出将正比于静止和上限之间的流速,即4mA对应静止流速,20mA对应上限流速。

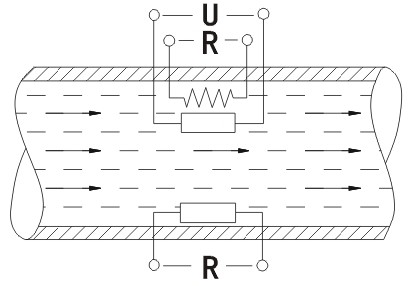

热导式流量开关(防爆型)FR12B-600EX型  工作原理

       EX-600系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,感热模块所接收到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。

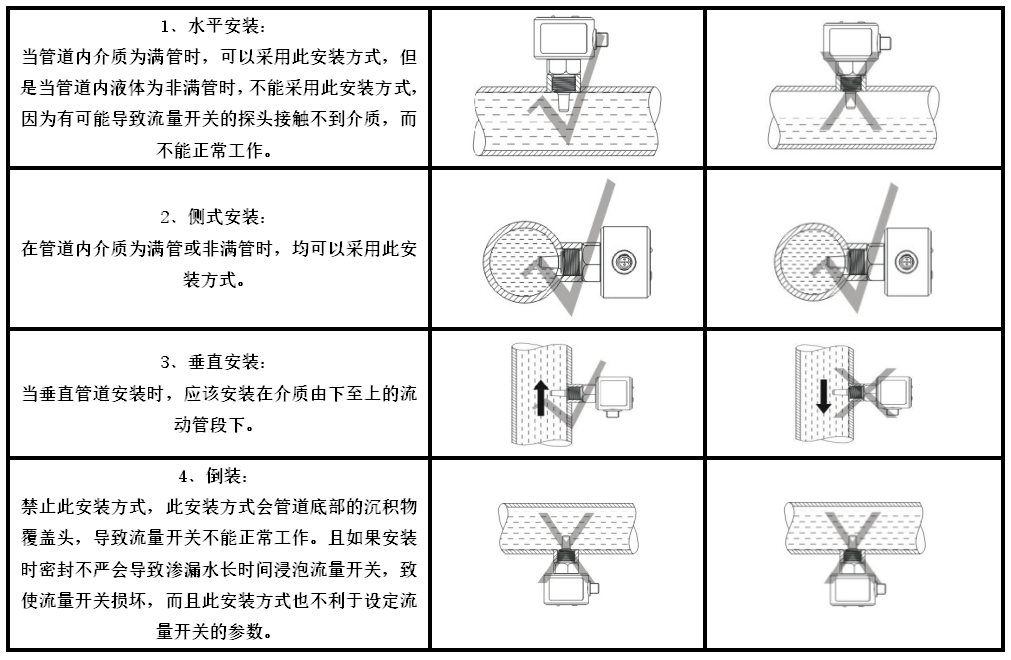

热导式流量开关(防爆型)FR12B-600EX型  安装说明



热导式流量开关(防爆型)FR12B-600EX型  选型表

  螺纹 螺纹接口 供电 输出 探杆 插件 祥述

FR12B-600EX



FR12B-600EX系列电子式流量开关(传感器)

  G12           接口螺纹G1/2
  G14           接口螺纹G1/4
  M           常规螺纹定制
    H         接口螺纹 外螺纹
      D       直流24V±20%供电
        P     PNP输出
        N     NPN输出
        G     继电器输出
        A     4···20mA输出
        R     常开+常闭输出(SPDT)
          K   探杆长度定制(K)(15mm—50mm)
            T 直接附线式
订货提示:选型完毕后,请再次核对型号各项是否与所需一致、量程是否正确、输出信号是否正确、是否有可选项、附件漏选

热导式流量开关(防爆型)FR12B-600EX型  使用注意事项

  • 收到产品后,请检查包装及外形是否完好,并核对型号和规格是否与您选购的产品相符。
  • 通电之前请务必检查供电电压是否正确,连线是否正确。因为连续错误导致的产品烧坏或负载产品损坏,公司不保修。
  • 请勿带电安装!
  • 在安装过程中,使用六角扳手,不得强力安装或者拆卸。否则容易损坏产品,特别是按照螺纹和壳体。
  • 出现非正常现象,除非具备产品调节设备和技能,否则请将产品联系我公司售后技术人员。
